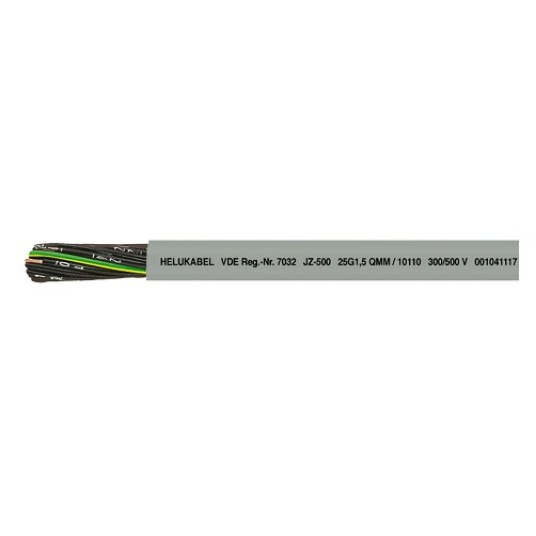

Przewód sterowniczy JZ-500
Dane techniczne
Przewód sterowniczy ze specjalnego PVC
zgodny z DIN VDE 0245, 0281, 0293, 0295
Zakres temperatur
elastycznie –15°C1) do +80°C
stacjonarnie –40°C do +80°C
Napięcie pracy U0/U 300/500 V
Napięcie testu 4000 V
Napięcie przebicia min. 8000 V
Rezystancja izolacji
min. 20 Mom x km
Minimalny promień gięcia
7,5 x Ø kabla
przy ułożeniu na stałe 4 x Ø kabla
Odporność na promieniowanie
do 80 x 106 cJ/kg (do 80 Mrad)
1) test na zginanie i uderzanie, a także
rozciąganie w niskich temperaturach zgodny z normą VDE 0473, część 811-1-4, EN 60811-1-4
Właściwości
olejoodporny
odporny na zwiazki chemiczne, patrz: tabela „Informacje techniczne”
PVC samogasnące i płomienioodporne,
testowane wg VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (odpowiednik DIN VDE 0472 cz. 804 test metodą B)
materiały użyte do produkcji nie zawierają silikonu i kadmu ani substancji zakłócających lakierowanie
Budowa
żyła miedziana niepobielana, linka skręcana wg DIN VDE 0295 kl. 5, BS 6360 kl. 5 i IEC 60288 kl. 5
izolacja żył ze specjalnego PVC Z 7225
żyły czarne z nadrukowanymi białymi cyframi wg DIN VDE 0293 (dostępny również z żyłami w innych kolorach)
żółto-zielona żyła ochronna (od 3 żył)
żyły skręcane równolegle
opona zewnętrzna ze specjalnego PVC, TM2 wg DIN VDE 0281 cz. 1, HD 21.1
kolor szary (RAL 7001)
przewód metrowany (od 2009 roku
Opis
G = z żółto-zieloną żyłą ochronną
x = bez żółto-zielonej żyły ochronnej (OZ)
Uwaga: dostępny również wariant bez opony zewnętrzej z numeracją żył wskazaną przez klienta
dostępny też w różnych rozmiarach z czerwonymi lub niebieskimi żyłami
rozmiary AWG podane są w przybliżeniu a dokładny przekrój podany jest w mm2
przy składania zamówień prosimy o zaznaczenie wykonania w standardzie “cleanroom”
Zastosowanie
Stosowany przy średnim obciążeniu mechanicznym dla połączeń elastycznych, w których nie występują naprężenia rozciągające. Układany przeważnie w pomieszczeniach suchych, wilgotnych i mokrych, jednak nie na wolnym powietrzu. Stosowany w przemyśle maszynowym, metalurgicznym, do sterowania, sygnalizacji i pomiarów przy przenośnikach i ciągach technologicznych. Żyły numerowane w taki sposób, że nawet niewielkie odsłonięcie opony zewnętrznej pozwala na lokalizację żyły; w celu uniknięcia pomyłek oznaczenia są podkreślone. Żyła ochronna położona blisko opony zewnętrznej. Specjalnie dobrana mieszanka PVC gwarantuje doskonałą elastyczność oraz racjonalną, szybką instalację.
CE = produkt jest zgodny z wytycznymi dyrektywy niskonapięciowej 2006/95/EG.
