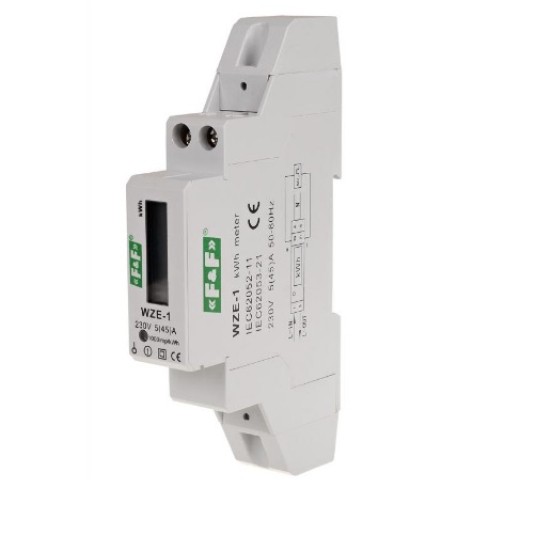

Licznik 1F na szynę 5/45A 1mod WZE-1 F&F

Licznik energii elektrycznej 1F na szynę 5/45A 1 modułWZE-1 F&F ,   EAN13: 5902431670041

Wskaźnik jednofazowy z wyświetlaczem LCD. Prąd 45 A.
WZE-1 jest statycznym (elektronicznym) wzorcowanym wskaźnikiem energii elektrycznej prądu przemiennego jednofazowego w układzie bezpośrednim.

Działanie
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii sygnalizowany jest miganiem LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest  przez segmentowy wyświetlacz LCD. Cyfry po przecinku oznaczają części setne (.01 kWh =10 Wh).

Uwaga!
Wsakaźnik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez wskaźnik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Wskaźnik posiada możliwość plombowania  osłon zacisków  wejściowych i wyjściowych uniemożliwiające zrobienie obejścia wskaźnika.

Dane techniczne:
Typ jednofazowy
Zgodność IEC61036
Napięcie odniesienia 230 V AC ±30%
Prąd bazowy 0,25÷5 A
Prąd maksymalny 45 A
Minimalny prąd mierzony 0,02 A
Dokładność pomiaru zgodnie z IEC61036 klasa 1
Pobór własny licznika 8 VA; 0,4 W
Zakres wskazań liczydła 0÷99999,99 kWh
Stała licznika (1 Wh/imp) 1000 imp/kWh
Sygnalizacja sczytywania LED czerwona
Wyjście impulsowe SO+ SO- otwarty kolektor
Napięcie podłączenia SO+ SO- 12÷27 V DC
Prąd podłączenia SO+ SO- maks. 27 mA
Czas impulsu SO+ SO- 90 ms
Klasa dokładności 1
Długość przewodu SO+ SO- maks. 20 m
Przyłącze zaciski śrubowe 6,0 mm²
Temperatura pracy -20÷50°C
Wymiary 1 moduł (18 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20
