Licznik zużycia prądu, 3 fazy, dwutaryfowy, wzorcowany. Prąd 100 A.

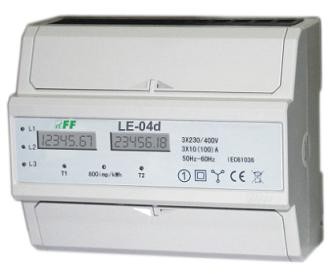

LE-04d jest elektronicznym licznikiem zużycia prądu przemiennego 3-fazowego w układzie bezpośrednim. Przeznaczony jest do pomiaru i rozliczeń w systemie dwutaryfowym. Współpracuje z zewnętrznym zegarem sterującym.

Działanie
3 FAZY : Układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy. Są one generowane w ilości proporcjonalnej do pobieranej energii elektrycznej w danej fazie. Pobór energii sygnalizuje miganie odpowiedniej diody LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem LED (800 imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym. Wyliczone przez licznik prądu wartości odczytujemy na segmentowym wyświetlaczu LCD (cyfry po przecinku oznaczają części setne: 0.11 kWh = 110 Wh ).

DWIE TARYFY
Licznik zużycia prądu LE-04d rejestruje wartości energii elektrycznej w systemie dwutaryfowym. Wartości pobranej energii w danej taryfie wskazują oddzielne wyświetlacze T0 i T1.
Przełączenie między taryfami odbywa się w momencie podania napięcia sterującego na wejście D licznika (zaciski 10-11). Służyć do tego może zewnętrzny zegar sterujący. Licznik T0 sczytuje wartość poboru energii przy braku napięcia sterującego na wejściu D. Licznik T1 sczytuje wartość poboru energii od momentu pojawienia się napięcia sterującego na wejściu D, aż do jego zaniku. Praca danego licznika sygnalizowana jest świeceniem odpowiedniej diody LED.

Uwaga!
Licznik zużycia prądu LE-04d posiada wyjście impulsowe VO. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy.
Istnieje opcja plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiająca zrobienie obejścia licznika prądu.

Indeks LE-04D
Typ  trójfazowy
Protokół komunikacyjny brak
Zgodność IEC61036
Napięcie odniesienia 3×400 V+N
Prąd bazowy 10 A
Prąd maksymalny 100A
Minimalny prąd mierzony 0,04 A
Dokładność pomiaru zgodnie z IEC61036  klasa 1
Zakres wskazań liczydła  0÷99999,99 kWh
Stała licznika  (1,25 Wh/imp) 800 imp/kWh
Sygnalizacja sczytywania 2 x LED czerwona
Prąd podłączenia SO+ SO- maks. 30 mA
Czas impulsu SO+ SO- 30 ms
Klasa dokładności 1
Sygnalizacja poboru prądu 3×LED czerwona
Wyjście impulsowe VO otwarty kolektor
Napięcie podłączenia VO maks. 24 V DC
Przyłącze  zaciski śrubowe 25 mm²
Temperatura pracy  -20÷55°C
Wymiary  7 modułów (122 mm)
Montaż  na szynie 35 mm
Stopień ochrony  IP20
