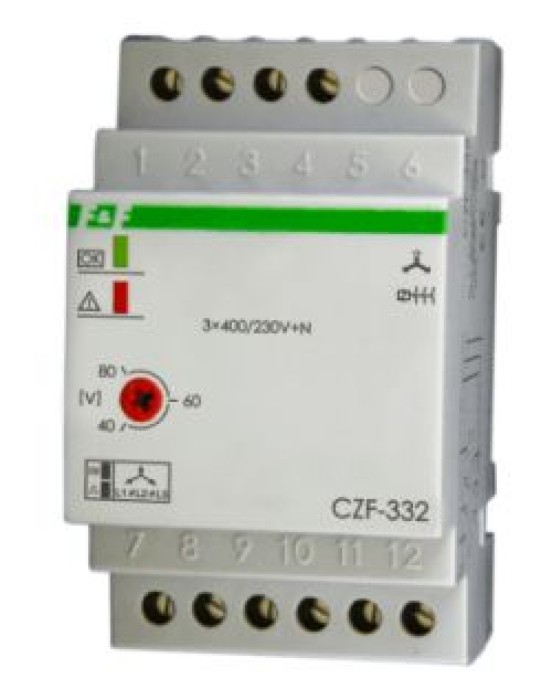

CZF-332 Czujnik zaniku fazy na szynę 3mod. F&F

Czujnik zaniku fazy CZF-332 na szynę (3 moduły) F&F

CZF-332 ZE STYKIEM SEPAROWANYM 1P.

Przeznaczenie
Czujnik zaniku fazy z kontrolą styków stycznika przeznaczone są do zabezpieczenia silników  elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, oraz uszkodzenia styków stycznika załączającego grożącymi zniszczeniem silnika.

Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4sek, co zapobiega odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy  wzroście napięcia o 5V powyżej napięcia zadziałania (ti. o wartość histerezy napięciowej). Awaria któregokolwiek ze styków stycznika załączającego silnik spowoduje wyłączenie silnika na stałe. Ponowne uruchomienie możliwe jest dopiero po całkowitym odłączeniu zasilania, usunięciu usterki stycznika i ponownym załączeniu. Przy powyższych anomaliach uruchomienie silnika jest niemożliwe.

Dane techniczne
zasilanie 3×400/230V+N
styk  separowany 1P
prąd obciążenia  <10A
sygnalizacja  zasilania / poprawności parametrów LED zielona
sygnalizacja awarii stycznika LED czerwona
asymetria napięciowa zadziałania  40÷55V~
napięcie zadziałania 175÷190V~
histereza napięciowa  5V~
opóźnienie wyłączenia  4sek
pobór mocy  1,6W
temperatura pracy  -25÷40°C
przyłącze zaciski śrubowe 2,5mm²
wymiary 3 moduły (52,5mm)
montaż dwa wkręty do podłoża
