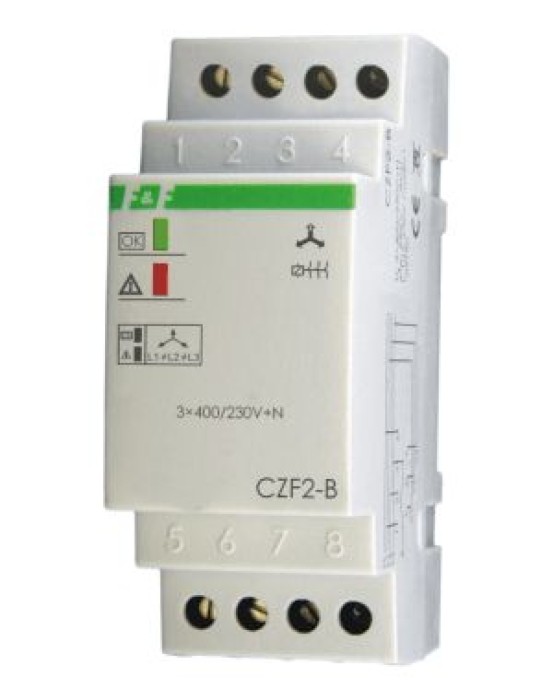

Czujnik zaniku fazy CZF-2B na szynę 2mod. F&F

Czujnik zaniku fazy CZF-2B na szynę 2mod. F&F  (CZF2-B)

Przeznaczenie
Czujnik zaniku fazy z kontrolą styków stycznika przeznaczone są do zabezpieczenia silników  elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, oraz uszkodzenia styków stycznika załączającego grożącymi zniszczeniem silnika

Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4sek, co zapobiega odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy  wzroście napięcia o 5V powyżej napięcia zadziałania (ti. o wartość histerezy napięciowej). Awaria któregokolwiek ze styków stycznika załączającego silnik spowoduje wyłączenie silnika na stałe. Ponowne uruchomienie możliwe jest dopiero po całkowitym odłączeniu zasilania, usunięciu usterki stycznika i ponownym załączeniu. Przy powyższych anomaliach uruchomienie silnika jest niemożliwe.

Dane techniczne

zasilanie - 3×400/230V+N
styk -  1Z
prąd obciążenia  <10A
sygnalizacja  zasilania / poprawności parametrów LED zielona
sygnalizacja awarii stycznika LED czerwona
asymetria napięciowa zadziałania  55V~
histereza napięciowa  5V~
opóźnienie wyłączenia  4sek
pobór mocy  1,6W
temperatura pracy  -25÷50°C
przyłącze - zaciski śrubowe 2,5mm²
wymiary - 2 moduły (35mm)
montaż - dwa wkręty do podłoża
