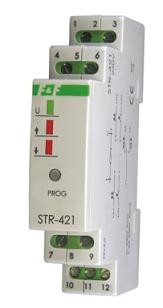

Sterownik rolet STR-421 230V F&F

STR-421
Dwuprzyciskowy. Na szynę 35mm.

Przeznaczenie
Sterownik STR przeznaczony jest do sterowania rolet (góra-dół) lub innych obiektów (np. bramy) napędzanych silnikiem elektrycznym jednofazowym prądu zmiennego za pomocą włączników chwilowych (np. dzwonkowych). Sterownik może pracować jako urządzenie samodzielne (przeznaczone do otwierania/zamykania jednej rolety), jak również możliwe jest łączenie sterowników w grupy umożliwiające centralne sterowanie wieloma roletami.

Działanie
Zasilanie sterownika sygnalizowane jest świeceniem LED zielonej U. Załączenie silnika rolety następuje poprzez chwilowe podanie napięcia (L lub N) na jedno z wejść sterujących. Silnik załączany jest na zaprogramowany wcześniej przez użytkownika czas, pozwalający na pełne podniesienie lub opuszczenie rolety. Praca silnika oraz kierunek  ruchu rolety sygnalizowane jest świeceniem odpowiedniej LED czerwonej lub . Istnieje możliwość zatrzymania uruchomionej rolety na wybranym przez użytkownika poziomie (niepełne otwarcie lub zamknięcie rolety).

Wejścia sterujące sterownika
Sterowanie lokalne - grupa przycisków podłączona do zacisków 7 i 9 sterująca  jedną roletą.
- w górę  (otwarcie);   - w dół  (zamknięcie)
Naciśnięcie przycisku lokalnego powoduje załączenie rolety na ruch w zadanym kierunku. Jeżeli roleta znajduje się już w ruchu, to naciśnięcie przycisku sterowania lokalnego spowoduje zatrzymanie rolety.
Sterowanie centralne -  wspólna dla wielu sterowników (minimum dwa) grupa przycisków podłączona do zacisków 4 i 6 sterująca wszystkimi roletami będącymi w układzie sterowania centralnego.
 - wszystkie w górę;     - wszystkie w dół
Naciśnięcie przycisku sterowania centralnego powoduje załączenie rolet na ruch w zadanym kierunku. Jeżeli jedna z rolet wykonuje już ruch w tym samym kierunku, to  będzie on dalej kontynuowany. W przypadku gdy wykonuje ruch w kierunku przeciwnym, to roleta najpierw zostanie zatrzymana, a następnie załączona w kierunku wynikającym z rozkazu podanego na wejście centralne.

UWAGA! Sterowanie centralne umożliwia tylko załączenie rolet na ruch w wybranym kierunku. Zatrzymanie rolety nastąpi dopiero po upływie zaprogramowanego czasu, lub po naciśnięciu dowolnego przycisku sterowania lokalnego.

Dane techniczne
zasilanie STR-421 230V 230V AC
             STR-421 24V 24V AC/DC
prąd obciążenia AC-3 <2A
prąd impulsu sterującego dla L/N <1mA
czas załączenia - programowalny   0sek÷10min
sygnalizacja zasilania / programowania LED zielona
sygnalizacja zadziałania 2×LED czerwona
pobór mocy 1W
temperatura pracy  -25÷50°C
przyłącze zaciski śrubowe 2,5mm²
wymiary 1 moduł (18mm)
montaż na szynie 35mm
