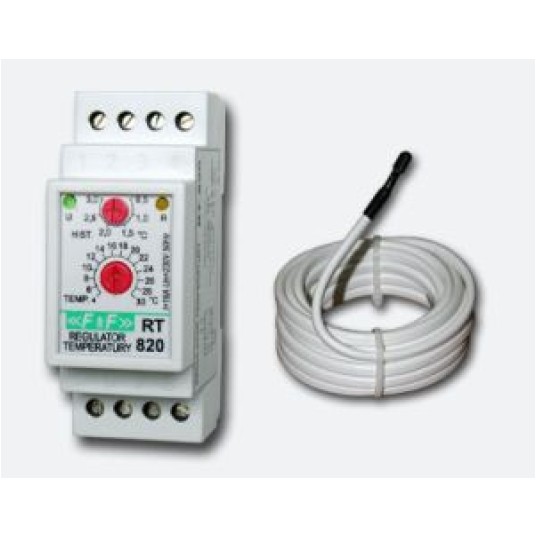

Regulator temper. RT-820 /4-30st.C/ F&F

Powrót

Symbol:: FF.RT820
Kod EAN:: 5908312595700
Marka:: F&F Filipowski Spółka Komandytowa
Symbol u dostawcy:: RT-820
Dostępność:: Dostępność:
0 szt

Powiadom o dostępności Powiadom

Cena netto:: 150,50 PLN netto

175,00 PLN netto
Cena brutto:: 185,12 PLN brutto

215,25 PLN brutto
Stawka VAT:: 23%

Najniższa cena z ostatnich 30 dni przed promocją: 129,15 PLN

Zapytaj o produkt Zwiń formularz zapytania

szt

Zapytaj o produkt Zwiń formularz zapytania

Wyślij pytanie dotyczące produktu

RT-820
[4 do 30 ^oC 16A]

Przeznaczenie

Regulatory temperatury służą do sterowania urządzeniami grzewczymi lub wentylacyjnymi w celu utrzymania stałej temperatury otoczenia.

Działanie

Do czasu uzyskania żądanej temperatury otoczenia styk przekaźnika znajduje się w pozycji 2-1 i urządzenie grzewcze jest załączone. Osiągnięcie zadanej temperatury powoduje przełączenie styku w pozycję 2-8 i wyłączenie urządzenia grzewczego, ewentualnie załączenie urządzenia wentylacyjnego. Spadek temperatury o wartość histerezy ponownie załączy urządzenie grzewcze (zwarte styki 2-1) aż do momentu osiągnięcia zadanej temperatury.

Montaż

1. Wyłączyć zasilanie.
2. Regulator zamocować na szynie w skrzynce rozdzielczej.
3. Podłączyć do układu wg schematu.
4. Sondę temperatury zainstalować w miejscu pomiaru temperatury i podłączyć do regulatora. Zwrócić uwagę aby czujnik temperatury nie znajdował się blisko urządzeń grzewczych lub wentylacyjnych. W razie konieczności można przedłużyć przewód sondy o 10m. Przy dłuższym przewodzie mogą występować błędy w pracy przekaźnika.
5. Potencjometrem TEMP ustawić żądaną wartość temperatury.
6. Potencjometrem HIST ustawić żądaną wartość histerezy.

Dane techniczne

zasilanie	230V AC
prąd obciążenia	<16A
styk	1P
zakres regulacji temp.	4÷30 °C
histereza regulowana	0,5÷3°C
czujnik temperatury	KTY 10-6
długość sondy z czujnikiem	przewód 2,5m
sygnalizacja zasilania	LED zielona
sygnalizacja stanu pracy	LED czerwona
pobór mocy	1,1W
przyłącze	zaciski śrubowe 2,5mm²
wymiary	2 moduły (35mm)
montaż	na szynie TH35

Schemat podłączenia
