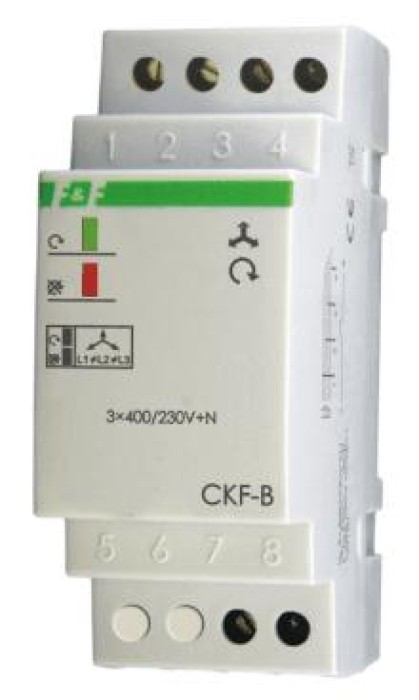

Czujnik kolejności i zaniku faz CKF-B na szynę F&F
Ze stałym progiem asymetrii napięciowej zadziałania. Styk 1Z.
Przeznaczenie
Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika oraz zabezpieczeniem kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.
Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4sek, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.
Dane techniczne
zasilanie 3×400/230V+N
styk separowany 1Z
prąd obciążenia <10A
sygnalizacja zasilania / właściwa kolejność faz LED zielona
sygnalizacja niewłaściwej kolejności faz LED czerwona
asymetria napięciowa zadziałania 55V~
histereza napięciowa 5V~
opóźnienie wyłączenia 4sek
pobór mocy 1,6W
temperatura pracy -25÷50°C
przyłącze zaciski śrubowe 2,5mm²
wymiary 2 moduły (35mm)
montaż na szynie 35mm
