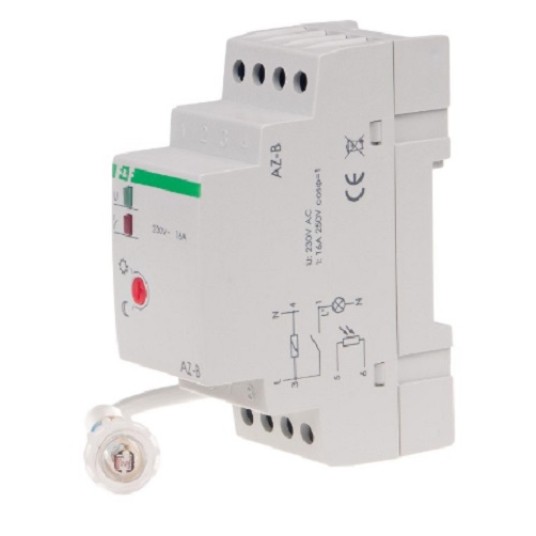

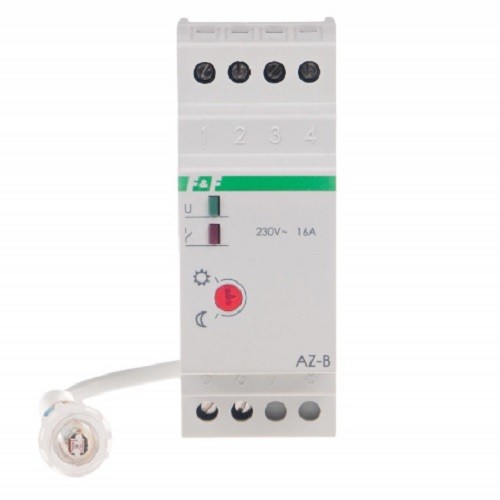

Automat zmierzch. TH35 AZ-B 16A sonda mała F&F

Automat zmierzch. TH35 AZ-B 16A sonda mała F&F

Zasilanie 230 V. Maksymalne obciążenie 16 A. Na szynę 35 mm. Sonda zewnętrzna Ø10 mm w komplecie.

Wyłącznik zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

Działanie
Automat umieścić w miejscu o stałym dostępie naturalnego światła dziennego, które zmianami swej intensywności będzie powodować załączanie i wyłączanie oświetlenia. Pora załączenia oświetlenia może być ustawiona przez użytkownika potencjometrem. Obrót w stronę “księżyca“ - załączy później, obrót w stronę “słoneczka“  - załączy wcześniej. Automat posiada układ opóźniający załączenie i wyłączenie oświetlenia, niwelując w ten sposób wpływ zakłóceń (np. wyładowań atmosferycznych) na pracę automatu.

UWAGA!
Możliwość specjalnego wykonania automatów zmierzchowych na inne napięcia niż podane w tabeli  danych technicznych, np. 12 V, 24 V, 48 V i 110 V AC/DC i inne.

Dane techniczne :
Napięcie zasilania 230 V AC
Tolerancja napięcia zasilania -10 ÷ 10 %
Maksymalny prąd obciążenia AC-1 16 A
Element wykonawczy przekaźnik
Konfiguracja styków 1 × NO
Separacja styku NIE
Próg zadziałania - regulowany 2 ÷ 1000 Lx
Próg zadziałania - ustawiony ok. 7 Lx
Histereza ok. 15 Lx
Opóźnienie zadziałania włączenia ok. 10 s
Opóźnienie zadziałania wyłączenia ok. 20 s
Stopień ochrony sondy IP65
Element światłoczuły zewnętrzna sonda Ø 10 mm
Przyłącze zaciski śrubowe 4,0 mm²
Moment dokręcający 0,5 Nm
Pobór mocy 0,8 W
Temperatura pracy -25 ÷ 50 °C
Wymiary 2 moduły (35 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20

Praktyczne porady:Przyciski podświetlane
Z uwagi na niskie napięcie zasilania nie należy stosować przycisków podświetlanych.

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Pamięć stanu
Wersja przekaźnika z literą "M" posiada pamięć pozycji styku, tzn. po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w momencie wyłączenia zasilania.
