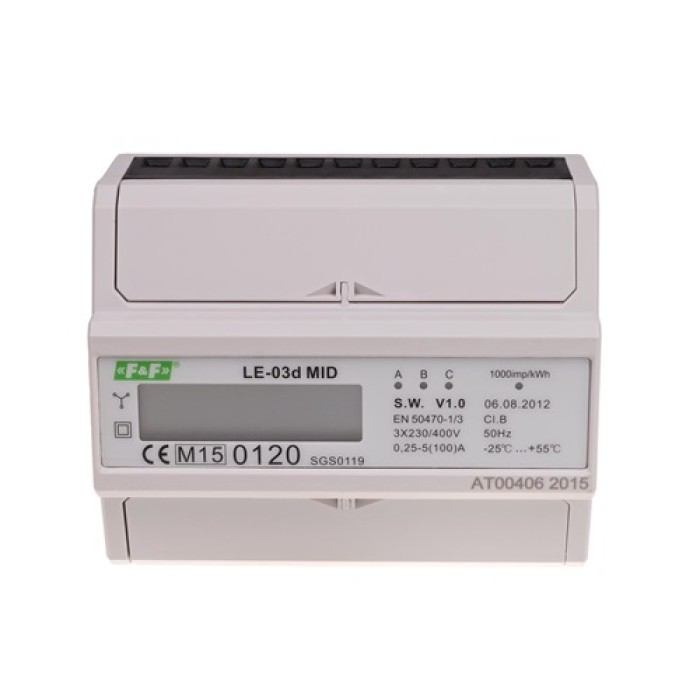

Licznik 3F na szynę LE-03D F&F

Przeznaczenie i działanie
LE jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej służącym jako podlicznik do pomiaru energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim.

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem LED (800imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym a jej wartość wskazywana jest przez mechaniczne liczydło bębnowe. Ostatnia, czerwona cyfra na bębnie liczydła oznacza rząd 1/10 KWh (100Wh).


1. Liczniki posiadają wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik.
2. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia do zacisków SO+ SO-.

3. Liczniki posiadają możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.

Dane techniczne
napięcie odniesienia  3×230V/400 AC

prąd bazowy  10A

prąd maksymalny  100A

dokładność pomiaru zgodnie z IEC61036  klasa 1

pobór własny licznika  <10VA; <2W

zakres wskazań liczydła   0÷999999,9kWh

stała licznika                           (1,25Wh/imp)  800imp/kWh

sygnalizacja poboru prądu    3×LED czerwona

wyjście impulsowe SO+ SO-     otwarty kolektor

napięcie podłączenia SO+ SO-    <30V DC

prąd podłączenia SO+ SO-     <27mA

stała SO+ SO-    800 imp/kWh

temperatura pracy     -20÷55°C

stopień ochrony    IP20

przyłącze     zaciski śrubowe 25mm²

wymiary    7 modułów (122mm)

montaż    na szynie TH-35
