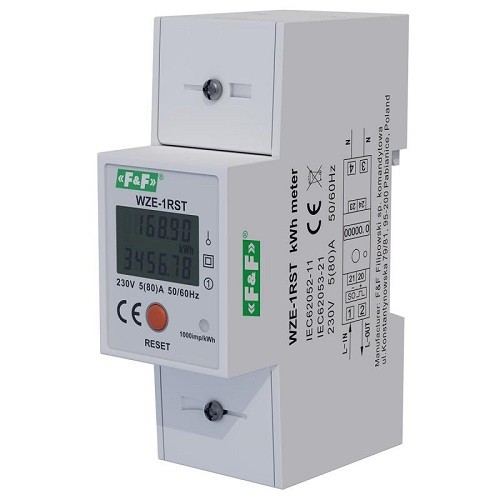

Licznik 1F na szynę 5/80A 2mod WZE-1RST F&F

Licznik 1F na szynę 5/80A 2moduły WZE-1RST F&F

Licznik 1 fazowy zużycia energii elektrycznej z dwoma pozycjami zużycia energii  na wyświetlaczu LCD.
Możliwość resetowania stanu licznika pomocniczego.

Działanie
Wskaźnik WZE-1 RST jest statycznym (elektronicznym) urządzeniem do mierzenia zużycia energii elektrycznej prądu przemiennego jednofazowego w układzie bezpośrednim. Wyposażony jest w 2 wyświetlane jednocześnie wskaźniki zużycia energii. Jeden pokazuje całkowitą wartość zużycia energii, a drugi – zużycie energii od momentu ostatniego skasowania licznika.
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Ilość pobranej energii wskazywana jest na wyświetlaczu licznika. Dodatkowo pobór energii sygnalizowany jest mruganiem czerwonej diody LED.

Kasowanie licznika pomocniczego
Kasowalny wskaźnik energii czynnej może zostać zresetowany poprzez naciśnięcie i przytrzymanie przycisku „RESET” znajdującego
się na froncie urządzenia przez około 5 sekund. Spowoduje to powrót wartości wyświetlanej w górnej części ekranu LCD do początkowych ustawień (00000.0), nie zmieniając jednocześnie wartości licznika głównego.

Dane techniczne:

Typ jednofazowy
Napięcie odniesienia 230 V AC, 50 Hz
Prąd bazowy 5 A
Prąd maksymalny 80 A
Minimalny prąd mierzony 0,02 A
Pobór własny licznika 8 VA; 0,4 W
Zakres wskazań liczydła 0÷99999,9 kWh
Stała licznika 1000 imp/kWh
Sygnalizacja sczytywania LED czerwona

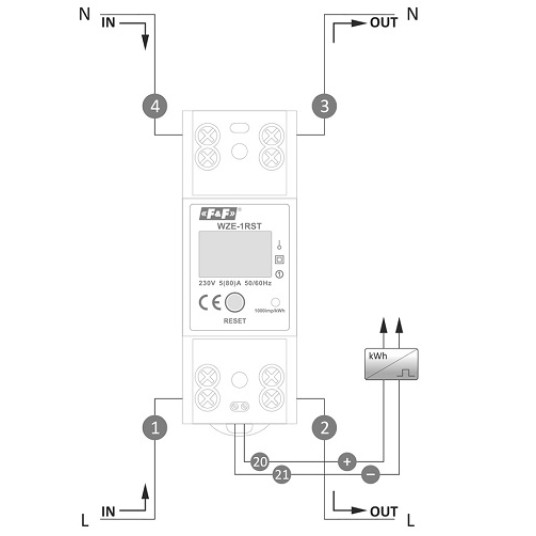

Wyjście impulsowe SO+ SO- otwarty kolektor
Napięcie podłączenia SO+ SO- maks. 27 V DC
Prąd podłączenia SO+ SO- maks. 20 mA
Czas impulsu SO+ SO- 90 ms
Klasa dokładności 1
Długość przewodu SO+ SO- maks. 20 m
Przyłącze zaciski śrubowe 16 mm²
Temperatura pracy -25 ÷ 65°C
Wymiary 2 moduły (35 mm)
Montaż na szynie 35 mm
Stopień ochrony (wewnątrz pomieszczeń) IP51
