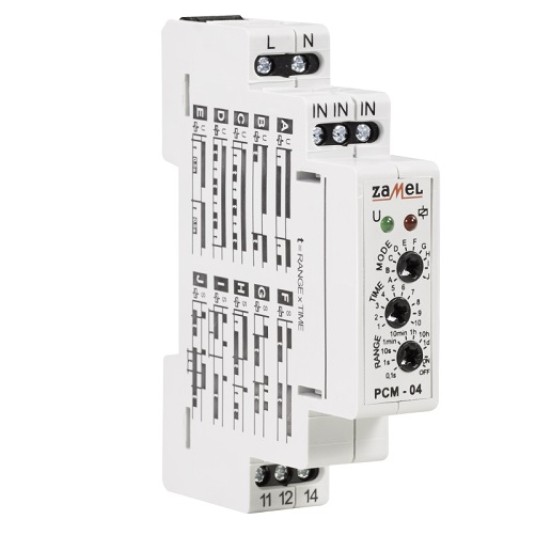

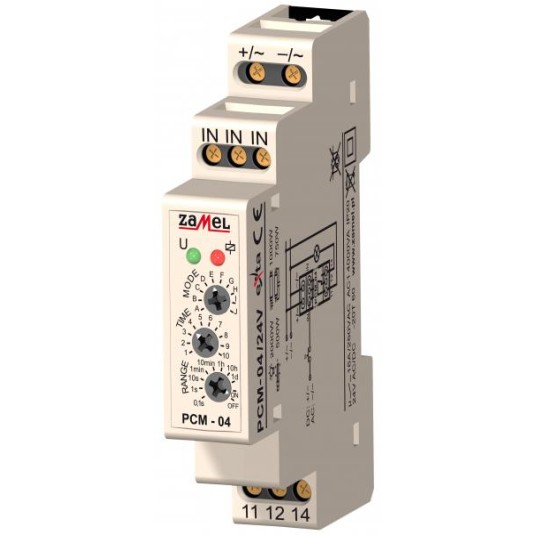

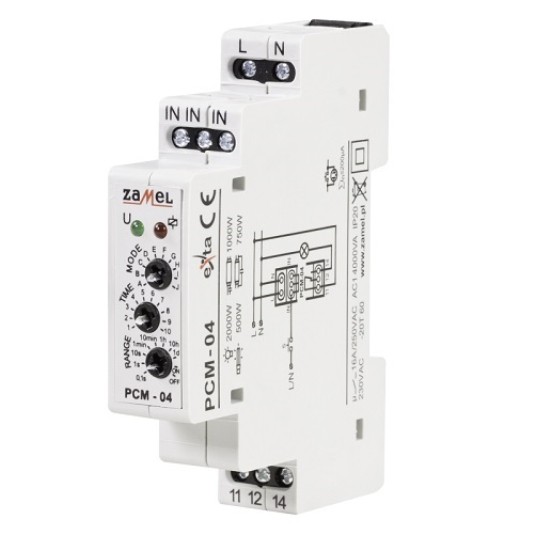

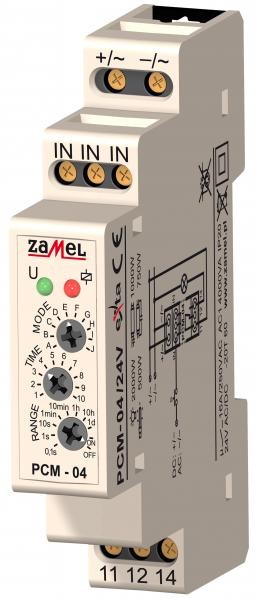

PCM-04 Przekaźnik czasowy na szynę TH35 ZAMEL
Wielofunkcyjny przekaźnik czasowy PCM-04 służy do realizacji funkcji czasowych w układach automatyki i sterowania. Posiada 10 niezależnych trybów pracy wyzwalanych napięciem zasilającym lub zewnętrznym impulsem wyzwalającym (pochodzącym z linii L lub N). Cechuje go bardzo szeroki zakres nastaw czasu oraz funkcje stałego załączenia i wyłączenia. Możliwa jest zmiana trybu bez konieczności oczekiwania na zakończenie aktualnie wykonywanego cyklu.
DANE HANDLOWE (PCM-04)
Wymiary jednomodułowa (17,5 mm) 90x17,5x66 mm
Opakowanie zbiorcze 60 [szt.]
Waga 79 g
DANE TECHNICZNE (PCM-04)
Znamionowe napięcie zasilania 230 V AC
Napięcie maksymalne styków 250 V
Kategoria użytkowania AC1
Moc maksymalna przekaźnika 4000 VA
Układ styków 1NO/NC
Zakres nastaw czasu t dyskretnie 0.1 ÷ 1 s
dyskretnie 1 ÷ 10 s
dyskretnie 0.2 ÷ 1.7 min
dyskretnie 1 ÷ 10 min
dyskretnie 0.2 ÷ 1.7 h
dyskretnie 1 ÷ 10 h
dyskretnie 0.4 ÷ 4.2 dni
dyskretnie 1 ÷ 10 dni
Prąd przekaźnika 16 A
Znamionowy pobór prądu 25 mA
Stopień ochrony obudowy IP20
Mocowanie obudowy szyna TH35 (PN-EN 60715)
Wyzwalanie napięciem zasilającym:
OPÓŹNIONE ZAŁĄCZANIE – po podaniu napięcia zasilającego zostanie odliczany czas t. Po upływie tego czasu następuje załączenie przekaźnika (poz. 11-14). Kolejna realizacja trybu nastąpi w momencie wyłączenia i ponownego załączenia napięcia zasilającego.
OPÓŹNIONE WYŁĄCZANIE – po podaniu napięcia zasilającego przekaźnik zostaje natychmiast załączony (poz. 11-14) i rozpoczyna się odliczanie czasu t. Po upływie tego czasu nastąpi wyłączenie przekaźnika (poz. 11-12). Kolejna realizacja trybu nastąpi w momencie wyłączenia i ponownego załączenia napięcia zasilającego.
CYKLICZNE PRZEŁĄCZANIE (zaczynając od wyłączenia) – po podaniu napięcia zasilającego zostaje odliczany czas t. Po upływie tego czasu następuje załączenie przekaźnika (poz. 11-14). Następnie z odstępem nastawionego czasu t przekaźnik zostaje cyklicznie wyłączany (poz. 11-12) i załączany (poz. 11-14). Praca taka trwa do momentu wyłączenia napięcia zasilającego.
CYKLICZNE PRZEŁĄCZANIE (zaczynając od załączenia) – po podaniu napięcia zasilającego przekaźnik zostaje natychmiastowo załączony (poz.11-14) oraz zostaje odmierzony czas t. Po upływie tego czasu następuje wyłączenie przekaźnika (poz. 11-12). Następnie z odstępem nastawionego czasu t przekaźnik zostaje cyklicznie załączany (poz. 11-14) i wyłączany (poz. 11-12). Praca taka trwa do momentu wyłączenia napięcia zasilającego.
OPÓŹNIONA GENERACJA IMPULSU 0.5s – po podaniu napięcia zasilającego zostaje odliczony nastawiony czas t. Po upływie tego czasu następuje załączenie przekaźnika (poz. 11-14) na czas 0,5 s, a następnie przekaźnik zostaje wyłączony (poz. 11-12). Ponowna realizacja trybu nastąpi w momencie wyłączenia i ponownego załączenia napięcia zasilającego.
Wyzwalanie sygnałem zewnętrznym:
IMPULS CZASOWY WYZWALANY ZBOCZEM NARASTAJĄCYM – zasilany układ po podaniu impulsu wyzwalającego (zbocze narastające) załącza przekaźnik (poz. 11-14) i zaczyna odmierzać nastawiony czas. Po upływie czasu t następuje wyłączenie przekaźnika (poz. 11-12). Czas trwania impulsu wyzwalającego jest nieistotny.
IMPULS CZASOWY WYZWALANY ZBOCZEM OPADAJĄCYM – zasilany układ po zaniku impulsu wyzwalającego (zbocze opadające) załącza przekaźnik (poz. 11-14) i zaczyna odmierzać nastawiony czas. Po upływie czasu t następuje wyłączenie przekaźnika (poz. 11-12). Kolejne zaniki impulsów wyzwalających podczas odmierzania czasu nie powodują pomiaru czasu od początku (układ nieretrygowalny).
OPÓŹNIONE ZAŁĄCZANIE I WYŁĄCZANIE – zasilany układ po podaniu impulsu wyzwalającego (zbocze narastające) pozostawia wyłączony przekaźnik (poz. 11-12) i jednocześnie zaczyna odmierzać nastawiony czas t. Po upływie tego czasu przekaźnik zostaje załączony (poz. 11-14). Po wykryciu zaniku impulsu wyzwalającego (zbocze opadające) układ ponownie zaczyna odmierzać nastawiony czas po upływie którego wyłącza przekaźnik (poz. 11-12). Gdy czas trwania impulsu jest krótszy od nastawionego czasu t przekaźnik zostanie załączony tylko na czas t.
PRZEKAŹNIK BISTABILNY Z OGRANICZENIEM CZASOWYM – zasilany układ po podaniu impulsu wyzwalającego (zbocze narastające) załącza przekaźnik (poz. 11-14) i zaczyna odmierzać nastawiony czas t. Przekaźnik zostaje wyłączony w momencie wystąpienia następnego impulsu wyzwalającego (zbocze narastające) lub po upływie czasu t jeśli impuls taki nie wystąpił. Czas trwania impulsu wyzwalającego nie ma znaczenia dla pracy układu.
IMPULS CZASOWY WYZWALANY ZBOCZEM NARASTAJĄCYM Z OPÓŹNIONYM WYŁĄCZENIEM (retrygowalny) – zasilany układ po podaniu impulsu wyzwalającego (zbocze narastające) załącza przekaźnik (poz. 11-14). Po wykryciu zaniku impulsu wyzwalającego (zbocze opadające) zostaje odliczony nastawiony czas t, po upływie którego przekaźnik zostanie wyłączony (poz. 11-12). Kolejny zanik impulsu wyzwalającego podczas odliczania czasu powoduje pomiar czasu od początku (retrygowalny).
Karta katalogowa: http://www.grap.pl/karty_katalogowe/zamel/pcm04.pdf
