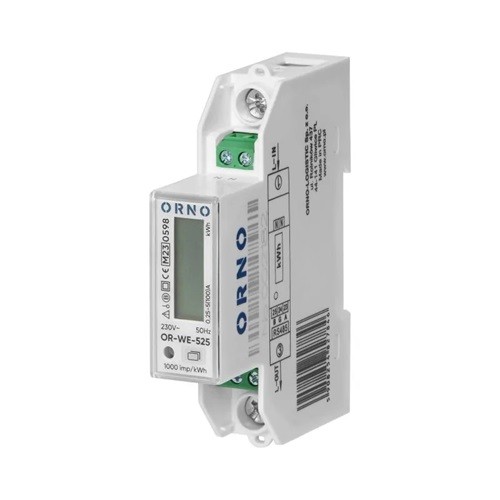

Licznik 1F na szynę 5/100A 1mod WE-525 MID RS-485

Licznik 1F na szynę 5/100A 1moduł  WE-525 MID RS-485

Urządzenie do dokonywania wskazań w jednostkach metrycznych (kWh), służy do bezpośredniego pomiaru mocy czynnej w układzie jednofazowym. Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii w fazie sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD (5+2). Zasilanie: 230V~, 50Hz, prąd bazowy: 5A, max. prąd: 100A, min. prąd: 0,25A, częstotliwość impulsów: 1000 imp/kWh, klasa dokładności B, obudowa o szerokości jednego modułu, montaż na szynie DIN TH-35 mm. Pomiar energii jest wykonywany zgodnie z normami EN50470-1:2006, EN50470-3:2006 Dyrektywy MID 2014/32/EU. Licznik jest dwukierunkowy czyli zlicza również energię wyprodukowaną przez odbiorcę.

Informacje ogólne:
Typ licznika: Elektroniczny
Prąd bazowy (In) [A]: 10
Maksymalny prąd (Imax) [A]: 100
Prąd min. (Imin) [A]: 0.25
Prąd rozruchowy (Ist) [A]: 0.004
Napięcie znamionowe (Un) N-L [V]: 230
Zakres częstotliwości [Hz]: 50
Liczba faz: Jednofazowy
Model: Pomiar bezpośredni
Klasa dokładności pomiaru: 1
Rodzaj energii mierzonej: Moc czynna i bierna
Moc czynna: Tak
Moc bierna: Tak
Moc pobrana: Tak
Moc oddana: Tak
Odpowiednie do: Pobór/zwrot
Możliwość kasowania podlicznika: Tak
Podtrzymanie pamięcią: EEPROM
Legalizowany: Tak
Dopuszczenie: MID (Measuring Instruments Directive)
Wyjście impulsowe: Optyczny
Rodzaj wyjścia impulsowego: S0
Liczba impulsów [lmp/kWh]: 1000
Zakres napięcia wyjścia impulsowego [V DC]: 12-27
Zakres napięcia wyjścia impulsowego [mA]: ≤27
Wielotaryfowość: Nie
Rodzaj wskaźnika: Cyfrowy
Z podświetleniem: Tak
Port IR: Nie
Sposób montażu: Adapter szyny DIN
Szerokość wyrażona liczbą modułów: 1
Maks. przekrój przewodów przyłączeniowych [mm²]: 25
Szerokość [mm]: 18
Głębokość [mm]: 72
Wysokość [mm]: 90
Temperatura robocza [°C]: -25 - +70
Max. Wilgotność: ≤95%
Stopień ochrony (IP): IP51
Zgodność z : MID 2014/32/EU
Zgodność z normą: EN 50470-1:2006 EN 50470-3:2006
Wyświetlacz [kWh]: LCD 5+2 = 12345,13
Wyświetlacz - ilość cyfr: 5+2
Moment dokręcenia złącza siłowego [Nm]: 2.5
Moment dokręcenia złącza komunikacyjnego [Nm]: 0.4
