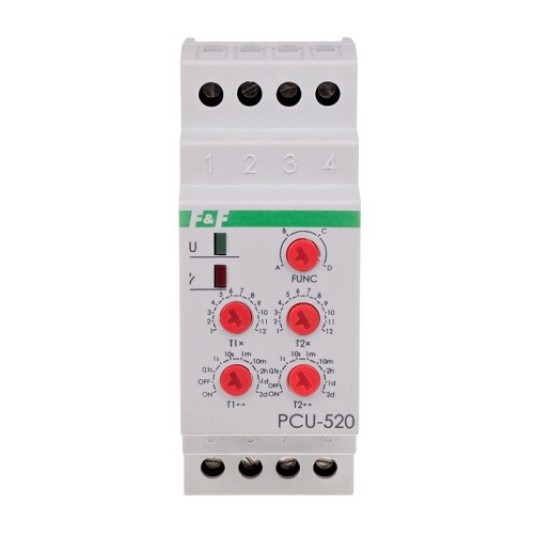

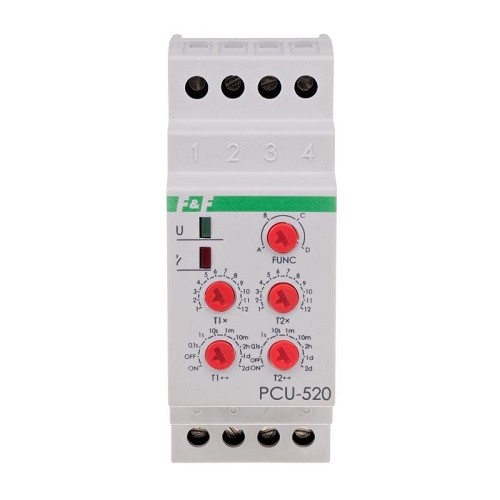

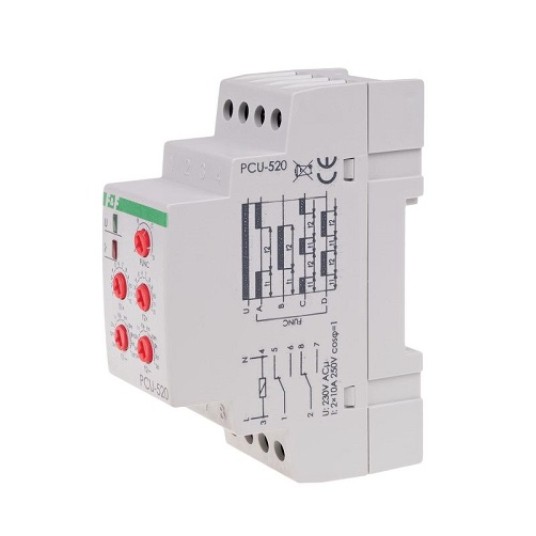

Przekaźnik czasowy z nastawą dwóch czasów t1 i t2 (czasu pracy i czasu przerwy).

Funkcja: opóźnione wyłączenie, opóźnione załączenie, praca cykliczna
Napięcie zasilania: 230 V AC
montaż: na szynie 35 mm

Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

Działanie
Funkcje:
*OPÓŹNIONE WYŁĄCZENIE (A)
Do czasu załączenia przekaźnika styki pozostają w pozycji 1-5, 2-8. Po podaniu napięcia zasilającego styki zostają przełączone w pozycję 1-6, 2-7 na czas t1. Po odmierzeniu czasu t1 styki powracają do pozycji 1-5, 2-8 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8 na czas  t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-6, 2-7 Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE ZAŁĄCZENIE (B)
Po podaniu napięcia zasilającego styki pozostają w pozycji  1-5, 2-8 przez czas t1. Po odmierzeniu czasu t1 następuje przełączenie styków w pozycję 1-6, 2-7 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C)
Tryb pracy opóźnionego wyłączania realizowany cyklicznie w ustawionych odstępach  czasu pracy i przerwy.
*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D)
Tryb pracy opóźnionego załączania realizowany cyklicznie w ustawionych odstępach  czasu pracy i przerwy.

Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

Zakresy czasowe
0,1s: 0,1÷1,2 sek.
  1s:         1÷12 sek.
 10s: 10÷120 sek.
  1m:          1÷12 min.
 10m:     10÷120 min.
  2h: 2÷24 godz.
  1d:  1÷12 dni (24÷288 godz.)
  2d: 2÷24 dni (48÷576 godz.)

ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 1-6 i 2-7.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 1-5 i 2-8.

Dane techniczne:

Napięcie zasilania 230 V AC
Tryb pracy  opóźnione wyłączenie, opóźnione załączenie, praca cykliczna
Element wykonawczy przekaźnik
Maksymalny prąd obciążenia 2 × 8 A
Konfiguracja styków 2 × NO/NC
Separacja styku TAK
Opóźnienie zadziałania  50 ms
Sygnalizacja stanu styku LED czerwona
Czas działania - regulowany 0,1 s ÷ 576 godz.
Sygnalizacja zasilania  LED zielona
Czas przerwy - regulowany  0,1s ÷ 576 godz.
Przyłącze  zaciski śrubowe 4,0 mm²
Moment dokręcający 0,5 Nm
Pobór mocy  1,2 W
Temperatura pracy -25 ÷ 50 °C
Wymiary  2 moduły (35 mm)
Montaż  na szynie 35 mm
Stopień ochrony  IP20
